Как работает глубинный насос и какой подойдет для скважины 100 метров

Содержание:

• Почему глубина скважины имеет принципиальное значение
• Устройство и принцип работы глубинного насоса
• Конструктивные элементы
• Как вода движется внутри насоса
• Типы двигателей: сухой и мокрый ротор
• Ключевые параметры для скважины 100 метров
• Напор: почему 100 метров скважины не равно 100 метрам напора
• Производительность (расход)
• Диаметр насоса и обсадной трубы
• Мощность и энергопотребление
• Продвинутые нюансы выбора и эксплуатации
• Кривая QH и рабочая точка
• Материалы рабочих органов
• Защитные системы
• Гидроаккумулятор и автоматика
• Кабель и страховочный трос
• Сравнение популярных моделей для скважины 100 метров
• Типичные ошибки, которых стоит избегать
• Ошибка 1: Выбор насоса по максимальному напору без учёта рабочей точки
• Ошибка 2: Игнорирование дебита скважины
• Ошибка 3: Экономия на кабеле
• Ошибка 4: Установка без гидроаккумулятора
• Ошибка 5: Отсутствие страховочного троса
• Ошибка 6: Неправильная глубина установки насоса
• Монтаж: пошаговый порядок работ
• Обслуживание и продление срока службы
• FAQ: часто задаваемые вопросы о глубинных насосах
• Какой насос выбрать для скважины ровно 100 метров?
• Можно ли использовать поверхностный насос для скважины 100 метров?
• Как часто нужно обслуживать глубинный насос?
• Что делать, если насос перестал качать воду?
• Какой срок службы у глубинного насоса для скважины 100 метров?
• Итог: правильный выбор решает всё

Колодец во дворе перестал справляться с нагрузкой — летом уровень воды падает, зимой вода мутнеет. Бурение артезианской скважины кажется решением, но тут же возникает вопрос: что ставить внутрь? Обычный поверхностный насос? Нет. На глубине свыше 8–10 метров поверхностные модели физически не способны поднять воду. Здесь в игру вступает глубинный насос — устройство, которое работает полностью под водой и поднимает её на поверхность даже с отметки 100 и более метров.

Почему глубина скважины имеет принципиальное значение

Вода в земле залегает на разных горизонтах. Верховодка — это 2–5 м, она загрязнена органикой и нитратами. Межпластовые воды — 10–40 м, качество лучше, но стабильность зависит от сезона. Артезианские горизонты начинаются с 60–80 м и достигают 200+ м: вода там находится под давлением известняковых пластов, практически не зависит от осадков и отличается стабильным химическим составом.

На глубине 100 метров давление водяного столба составляет около 10 атмосфер. Чтобы поднять воду на поверхность, насос должен преодолеть это давление плюс динамические потери в трубопроводе. Суммарный напор — главный параметр выбора. Именно поэтому для таких скважин используют специализированные погружные насосы с многоступенчатыми рабочими колёсами, а не бытовые модели.

В Украине по состоянию на 2026 год стоимость бурения артезианской скважины глубиной 80–120 м составляет 1 200–2 000 грн/метр. Итоговый бюджет — 100 000–200 000 грн и выше. Ошибка с насосом обесценивает эти вложения: либо воды не будет хватать, либо оборудование выйдет из строя через год.

Устройство и принцип работы глубинного насоса

Конструктивные элементы

Погружной скважинный насос — это вертикальный цилиндрический агрегат, который опускается в воду целиком. Длина корпуса — от 30 см до 2,5 м, диаметр — от 75 мм (3″) до 150 мм (6″) и более. Внутри последовательно расположены:

• Электродвигатель — герметичный, заполненный диэлектрическим маслом или охлаждаемый перекачиваемой водой. Располагается снизу, чтобы восходящий поток воды постоянно его охлаждал.
• Рабочие колёса (ступени) — многоступенчатая центробежная секция. Каждая ступень добавляет 6–15 м напора. Для подъёма воды с 100 м требуется 8–18 ступеней в зависимости от конструкции.
• Обратный клапан — предотвращает обратный ток воды при выключении насоса, защищает трубопровод от гидравлического удара.
• Фильтр-сетка — задерживает песчаные частицы крупнее 0,5–1 мм на входе.
• Кабельный ввод — герметизированное соединение силового кабеля с обмоткой двигателя.

Как вода движется внутри насоса

Двигатель вращает вал с рабочими колёсами. Каждое колесо захватывает воду у центра и под действием центробежной силы отбрасывает её к периферии — в направляющий аппарат следующей ступени. Давление нарастает ступенчато. На выходе последней ступени вода имеет достаточный напор, чтобы преодолеть столб жидкости в трубе и выйти на поверхность.

Скорость потока внутри корпуса — 0,3–0,8 м/с. Этого достаточно для охлаждения двигателя. Если дебит скважины низкий и вода не обтекает двигатель — он перегревается. Именно поэтому для тонких скважин с малым дебитом применяют специальные кожухи-рубашки охлаждения.

Типы двигателей: сухой и мокрый ротор

Мокрый ротор охлаждается перекачиваемой водой, которая проходит через зазор между ротором и статором. Такая конструкция проще, дешевле, меньше весит. Однако она критична к чистоте воды: частицы песка разрушают подшипники скольжения. Для артезианских скважин с чистой водой — оптимальный вариант.

Сухой ротор — двигатель герметично отделён от гидравлической части, заполнен маслом. Более устойчив к песчаной взвеси, но тяжелее и дороже. Применяется в промышленных установках и при нестабильном химическом составе воды.

Ключевые параметры для скважины 100 метров

Напор: почему 100 метров скважины не равно 100 метрам напора

Реальный напор, который должен развивать насос, складывается из нескольких составляющих:

1. Статический уровень воды — расстояние от поверхности земли до зеркала воды в покое. Для артезианской скважины 100 м это может быть 20–70 м.
2. Динамический уровень — уровень воды при работающем насосе. Из-за депрессии воронки он ниже статического на 5–30 м.
3. Напор на потребителе — давление в системе водоснабжения дома. Стандарт — 2–3 бара (20–30 м водяного столба).
4. Потери на трение в трубопроводе — зависят от диаметра и длины труб. При диаметре 32 мм и длине 120 м потери составят 5–12 м.

Итого для скважины глубиной 100 м с динамическим уровнем 60 м: 60 + 25 (давление в системе) + 10 (потери) = 95 м. С запасом 15–20% берём насос с напором 110–115 м. Производители, представленные в магазине сантехники OVS, указывают в характеристиках максимальный напор при нулевом расходе — рабочую точку нужно смотреть по кривой QH.

Производительность (расход)

Расход насоса должен быть меньше или равен дебиту скважины. Дебит артезианской скважины в Украине — обычно 1–5 м³/час. Для частного дома на семью из 4 человек достаточно 1,5–2,5 м³/час. Насос с расходом 3 м³/час при дебите скважины 1,5 м³/час быстро осушит её и сработает защита от сухого хода — или двигатель сгорит без такой защиты.

Диаметр насоса и обсадной трубы

Стандарты обсадных труб в Украине: 114 мм (4,5″), 125 мм (5″), 133 мм (5,25″), 159 мм (6,25″). Диаметр насоса должен быть меньше внутреннего диаметра трубы минимум на 10–15 мм для свободного прохода кабеля и обеспечения зазора охлаждения. Насосы диаметром 98 мм (4″) подходят для труб от 114 мм, насосы 117 мм (4,75″) — для труб от 133 мм.

Мощность и энергопотребление

Для напора 110 м и расхода 2 м³/час требуется гидравлическая мощность около 600 Вт. С учётом КПД насоса (55–70%) потребляемая мощность составит 900–1 100 Вт. Практически выбирают двигатели 1,1–1,5 кВт. На 2026 год электроэнергия в Украине стоит 4,32–5,04 грн/кВт·ч (тарифы НКРЕКП). При суточной работе 3–4 часа стоимость подъёма воды — 13–22 грн/день.

Продвинутые нюансы выбора и эксплуатации

Кривая QH и рабочая точка

Каждый насос имеет характеристику QH — зависимость напора от расхода. При нулевом расходе напор максимальный. При максимальном расходе напор минимален. Рабочая точка — пересечение кривой QH насоса с кривой гидравлического сопротивления системы. Если рабочая точка сдвинута к максимальному расходу — насос работает на пределе и быстро перегревается. OVS предоставляет полные паспортные кривые на все насосы в каталоге, что позволяет сделать точный подбор без угадывания.

Материалы рабочих органов

Рабочие колёса изготавливают из:

• Технополимера (PPO, Noryl) — лёгкие, стойкие к коррозии, достаточны для чистой воды без абразива. Цена ниже.
• Нержавеющей стали AISI 304 — универсальный вариант, хорошая стойкость к умеренно агрессивной воде.
• Нержавеющей стали AISI 316 — для воды с повышенным содержанием хлоридов и сульфатов.

Корпус и вал — как правило, нержавеющая сталь. Дешёвые модели с пластиковым корпусом допустимы для временного использования, но не для постоянной эксплуатации на 100-метровой скважине.

Защитные системы

Защита от сухого хода — датчик потока или поплавковый выключатель отключает насос при отсутствии воды. Критически важна: без неё перегрев двигателя происходит за 30–90 секунд. Стоимость блока защиты — 800–1 500 грн; стоимость замены двигателя — 3 000–8 000 грн.

Тепловая защита — термистор в обмотке двигателя разрывает цепь при перегреве. Присутствует в большинстве качественных моделей.

Защита от перегрузки — автомат в щите управления отключает насос при превышении номинального тока. Обязательно устанавливается в комплекте с насосом.

Гидроаккумулятор и автоматика

Глубинный насос не рассчитан на частые пуски. Каждый пуск — пиковый ток в 5–7 раз выше номинального и гидравлический удар в трубопроводе. Гидроаккумулятор объёмом 50–100 литров снижает количество включений с 20–30 до 4–6 в час. Для скважины 100 м рекомендуется мембранный гидроаккумулятор с давлением настройки 1,5–2 бара и реле давления с диапазоном срабатывания 2–4 бара. OVS предлагает готовые комплекты автоматики, совместимые с основными линейками погружных насосов.

Кабель и страховочный трос

Силовой кабель опускается вместе с насосом. На глубину 100 м нужен кабель длиной 110–115 м с запасом. Сечение жил — не менее 1,5 мм² при мощности до 1,5 кВт, 2,5 мм² при 2,2 кВт. Использование удлинителей недопустимо: соединения в воде быстро окисляются и становятся источником утечки тока. Страховочный нержавеющий трос диаметром 4–6 мм удерживает насос при обрыве резьбового соединения — без него подъём упавшего насоса с 100 м стоит 15 000–40 000 грн.

Сравнение популярных моделей для скважины 100 метров

На рынке Украины в 2026 году наиболее распространены следующие серии погружных насосов. OVS держит в наличии все перечисленные категории:

• OVS серия Premium 4″ — напор до 130 м, расход 1,8–3,0 м³/час, мощность 1,1–1,5 кВт, нержавеющий корпус AISI 304, встроенная защита от сухого хода. Цена от 6 500 грн. Оптимальный выбор для большинства артезианских скважин в частном секторе.
• Grundfos SP серия — датская инженерия, высокий КПД, широкий модельный ряд. Цена 12 000–22 000 грн. Оправдана при постоянной эксплуатации и высоких требованиях к надёжности.
• Pedrollo 4SR/4BLOCKm — итальянское производство, технополимерные колёса, доступная цена. Модели для 100 м — от 4 800 грн в каталоге OVS.
• Wilo Sub TWI/TWU — немецкое качество, компактные размеры, подходят для узких обсадных труб от 100 мм внутреннего диаметра.

При выборе в магазине сантехники OVS можно воспользоваться онлайн-подбором по параметрам скважины: глубина, дебит, диаметр трубы, требуемый расход — система предложит подходящие модели с полными характеристиками.

Типичные ошибки, которых стоит избегать

Ошибка 1: Выбор насоса по максимальному напору без учёта рабочей точки

Насос с паспортным напором 120 м и реальной рабочей точкой 80 м/3 м³/час не поднимет воду с 100 м при требуемом расходе. Всегда смотрите кривую QH и определяйте рабочую точку — пересечение с характеристикой вашей системы.

Ошибка 2: Игнорирование дебита скважины

Установка насоса с расходом 4 м³/час в скважину с дебитом 1,5 м³/час приведёт к постоянным срабатываниям защиты от сухого хода или выходу насоса из строя. Паспорт на скважину с указанием дебита — обязательный документ перед покупкой насоса.

Ошибка 3: Экономия на кабеле

Тонкий кабель с недостаточным сечением жил даёт падение напряжения на длине 100+ м. При номинале 230 В на насосе может оказаться 195–205 В. Двигатель перегревается, ресурс сокращается вдвое. Считайте падение напряжения по формуле: ΔU = 2 × I × R × L, где R — сопротивление жилы на метр.

Ошибка 4: Установка без гидроаккумулятора

Прямое подключение насоса к водопроводу дома без гидроаккумулятора означает включение при каждом открытии крана. 50–100 пусков в день убивают двигатель за 6–12 месяцев. Конденсаторный пуск и частые пуски — несовместимые вещи.

Ошибка 5: Отсутствие страховочного троса

Пластиковые соединительные муфты и резьбовые стыки напорного трубопровода не рассчитаны на удар или вибрацию в обсадной трубе. Трос — страховка, которая стоит 200–400 грн, но может сэкономить 30 000+ грн на подъёме упавшего оборудования.

Ошибка 6: Неправильная глубина установки насоса

Насос должен быть опущен ниже динамического уровня воды минимум на 2–3 м, но выше дна скважины минимум на 1–2 м. Слишком высокое положение — риск работы в сухую. Слишком низкое — всасывание донного осадка и быстрый износ рабочих колёс.

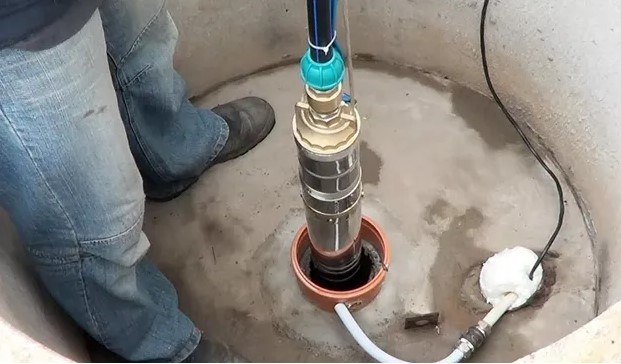

Монтаж: пошаговый порядок работ

Монтаж погружного насоса в артезианскую скважину — работа, которую при наличии инструмента можно выполнить самостоятельно. Но ошибка на любом этапе дорого обходится.

1. Подготовка оборудования. Насос, кабель, напорная труба ПНД 32 мм (100 м + 15 м запаса), нержавеющий трос, обратный клапан (если не встроен), хомуты для крепления кабеля к трубе.
2. Сборка подвески. К выходному патрубку насоса присоединяется труба ПНД через резьбовую муфту. Кабель фиксируется к трубе кабельными стяжками через каждые 1,5–2 м. Трос крепится к рым-болту на корпусе насоса.
3. Опускание насоса. Медленно, без рывков, контролируя глубину по меткам на трубе. Кабель и трос не должны провисать свободно — только фиксироваться к трубе.
4. Подключение на поверхности. Труба через адаптер или оголовок скважины выходит в кессон или подвал. Гидроаккумулятор, реле давления, манометр, автоматический выключатель — всё это монтируется в защищённом от замерзания помещении.
5. Первый пуск. Кратковременное включение на 3–5 секунд для проверки направления вращения (для трёхфазных насосов). Затем полный пуск с контролем тока и давления.

Обслуживание и продление срока службы

Погружной насос в артезианской скважине при правильном обслуживании работает 10–15 лет. Основные регламенты:

• Ежегодная проверка давления в гидроаккумуляторе — должно быть на 0,2–0,5 бара ниже давления включения насоса.
• Контроль тока потребления раз в год — отклонение более 10% от паспортного значения сигнализирует об износе или засорении.
• Промывка системы при появлении песка в воде — возможно, смещение насоса или разрушение фильтра-сетки.
• Проверка изоляции кабеля мегомметром раз в 2–3 года — норма: не менее 1 МОм при испытательном напряжении 500 В.

Запасные части — уплотнения, фильтр-сетки, обратные клапаны — всегда есть в наличии у OVS. Своевременная замена расходников дешевле, чем полная замена насоса.

FAQ: часто задаваемые вопросы о глубинных насосах

Какой насос выбрать для скважины ровно 100 метров?

Ориентируйтесь на насос с рабочим напором 110–125 м в рабочей точке (не максимальным). Уточните дебит скважины и выберите производительность на 20–30% ниже него. Диаметр — под обсадную трубу. Подходящие модели собраны в разделе глубинный насос для скважины 100 метров на сайте OVS.

Можно ли использовать поверхностный насос для скважины 100 метров?

Нет. Поверхностный насос работает на принципе разрежения и физически ограничен высотой всасывания 7–9 метров (теоретический максимум при атмосферном давлении — 10,3 м). Для 100 м нужен исключительно погружной насос, работающий под давлением нагнетания.

Как часто нужно обслуживать глубинный насос?

Базовый осмотр — раз в год: давление в гидроаккумуляторе, ток потребления, визуальный контроль оборудования на поверхности. Подъём насоса для осмотра и очистки фильтра — раз в 3–5 лет или при изменении характеристик воды. OVS проводит сервисное обслуживание с выездом на объект.

Что делать, если насос перестал качать воду?

Проверьте последовательно: наличие напряжения в сети, срабатывание автомата защиты, давление в гидроаккумуляторе, целостность кабеля (мегомметром). Если всё в норме — возможен механический износ рабочих колёс или снижение дебита скважины. Для диагностики вызовите специалиста — подъём насоса без правильного инструмента может повредить оборудование.

Какой срок службы у глубинного насоса для скважины 100 метров?

Качественный насос от проверенного производителя при правильном подборе и обслуживании служит 10–15 лет. Дешёвые модели без защиты от сухого хода и с полимерными колёсами — 3–5 лет в лучшем случае. OVS предоставляет гарантию 24 месяца на все насосы из основного каталога и обеспечивает поставку запчастей в течение всего срока службы.

Итог: правильный выбор решает всё

Глубинный насос для артезианской скважины — это не просто «насос, который опускают вниз». Это инженерная система с точными расчётными параметрами, от которых зависит надёжность водоснабжения всего дома. Напор, расход, диаметр, материалы, защитные системы — каждый параметр важен и взаимосвязан с остальными.

Скважина глубиной 100 метров требует насоса с напором 110–125 м в рабочей точке, производительностью в пределах дебита скважины, диаметром под обсадную трубу и обязательным комплектом автоматики. Все эти условия выполнимы — при грамотном подходе к выбору.

OVS собрал в одном каталоге проверенные модели от ведущих производителей, подобранные именно для украинских условий эксплуатации. Специалисты магазина помогут с расчётом параметров по паспорту вашей скважины. Весь необходимый ассортимент — в разделе глубинный насос на сайте OVS.
